Hallo! Als Lieferant von Standardzylindern werde ich oft nach den elektrischen Anforderungen für diese raffinierten Geräte gefragt. Deshalb dachte ich, ich nehme mir ein paar Minuten Zeit, um alles für Sie aufzuschlüsseln.
Lassen Sie uns zunächst darüber sprechen, was ein Standardzylinder ist. Einfach ausgedrückt handelt es sich um ein mechanisches Gerät, das mithilfe von Druckluft eine lineare Bewegung erzeugt. Diese Zylinder werden in einer Vielzahl von Anwendungen eingesetzt, von der Fertigung und Automatisierung bis hin zur Robotik und mehr. Sie sind zuverlässig, effizient und relativ einfach zu warten, weshalb sie in verschiedenen Branchen so beliebt sind.
Was den elektrischen Bedarf betrifft, benötigen nicht alle Standardzylinder tatsächlich Strom. Ein einfacher pneumatischer Standardzylinder arbeitet ausschließlich mit Druckluft. Sie schließen es an eine Luftversorgung an und es funktioniert. Die Druckluft tritt in den Zylinder ein und drückt einen Kolben, der wiederum eine lineare Bewegung erzeugt. Kein Strom nötig!
In vielen modernen Industrieanlagen werden Standardzylinder jedoch häufig mit elektrischen Komponenten integriert, um ihre Funktionalität und Steuerung zu verbessern. Werfen wir einen Blick auf einige der häufigsten elektrischen Anforderungen und Komponenten, denen Sie möglicherweise begegnen.
Magnetventile
Eine der häufigsten elektrischen Komponenten bei Standardzylindern ist das Magnetventil. Diese Ventile dienen zur Steuerung des Druckluftstroms in und aus dem Zylinder. Ein Magnetventil besteht aus einem Elektromagneten und einem Ventilkörper. Wenn ein elektrischer Strom an den Elektromagneten angelegt wird, erzeugt dieser ein Magnetfeld, das einen Kolben im Ventilkörper bewegt und so das Ventil öffnet oder schließt.
Die elektrischen Anforderungen an Magnetventile können je nach Modell und Anwendung variieren. Die meisten Magnetventile werden entweder mit Gleichstrom (Gleichstrom) oder Wechselstrom (Wechselstrom) betrieben. Zu den gängigen Spannungswerten für Magnetventile gehören 12 V DC, 24 V DC, 110 V AC und 230 V AC. Es ist wichtig, ein Magnetventil mit der richtigen Nennspannung zu wählen, um einen ordnungsgemäßen Betrieb zu gewährleisten und Schäden am Ventil oder Zylinder zu vermeiden.
Sensoren
Eine weitere wichtige elektrische Komponente, die mit Standardzylindern verwendet werden kann, sind Sensoren. Sensoren erfassen die Position des Kolbens im Zylinder. Diese Informationen können für verschiedene Zwecke genutzt werden, beispielsweise um Rückmeldungen an ein Steuerungssystem zu geben, andere Prozesse auszulösen oder sicherzustellen, dass der Zylinder seine gewünschte Position erreicht hat.
Es gibt verschiedene Arten von Sensoren, die mit Standardzylindern verwendet werden können, darunter Näherungssensoren, Magnetsensoren und optische Sensoren. Näherungssensoren erkennen berührungslos die Anwesenheit eines Objekts (in diesem Fall des Kolbens). Magnetsensoren hingegen erfassen das Magnetfeld, das von einem am Kolben befestigten Magneten erzeugt wird. Optische Sensoren erfassen mithilfe von Licht die Position des Kolbens.
Auch die elektrischen Anforderungen an Sensoren variieren je nach Typ und Modell. Die meisten Sensoren werden mit Niederspannungs-Gleichstrom betrieben, typischerweise 12 V oder 24 V. Sie benötigen möglicherweise auch eine bestimmte Art von Ausgangssignal, beispielsweise ein digitales oder analoges Signal, um mit dem Steuerungssystem zu kommunizieren.
Kontrollsysteme
Zusätzlich zu Magnetventilen und Sensoren werden Standardzylinder häufig in Steuerungssysteme integriert. Diese Systeme können so einfach wie ein einfaches Relais oder so komplex wie eine speicherprogrammierbare Steuerung (SPS) sein. Das Steuersystem ist für die Koordinierung des Betriebs des Zylinders verantwortlich, einschließlich der Steuerung der Magnetventile und des Empfangs von Rückmeldungen von den Sensoren.
Die elektrischen Anforderungen an Steuerungssysteme hängen von der spezifischen Art und Komplexität des Systems ab. SPS benötigen beispielsweise typischerweise eine stabile Stromversorgung und können besondere Ein- und Ausgangsanforderungen haben. Es ist wichtig sicherzustellen, dass das Steuerungssystem ordnungsgemäß konfiguriert und mit den elektrischen Komponenten des Standardzylinders kompatibel ist.
Überlegungen zu Drehzylindern und Doppelwellenzylindern

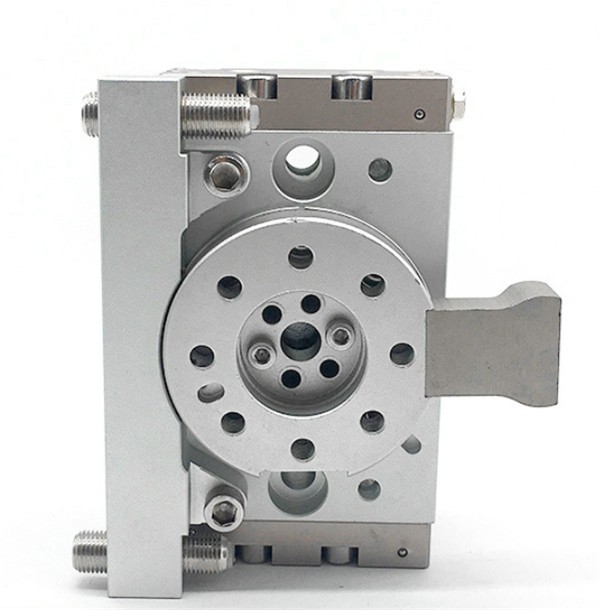

Wenn Sie auch interessiert sindDrehzylinderoderDoppelwellenzylinderDie elektrischen Anforderungen ähneln im Allgemeinen denen von Standardzylindern. Rotationszylinder werden zur Erzeugung einer Drehbewegung verwendet, während Doppelwellenzylinder über zwei Kolben verfügen und mehr Kraft oder eine andere Art von Bewegung erzeugen können.
Genau wie Standardzylinder erfordern Drehzylinder und Doppelwellenzylinder möglicherweise Magnetventile, Sensoren und Steuerungssysteme, um effektiv zu funktionieren. Der Schlüssel liegt darin, sicherzustellen, dass alle elektrischen Komponenten richtig aufeinander abgestimmt und für die spezifische Anwendung konfiguriert sind.
Stromversorgung
Wenn es darum geht, die elektrischen Komponenten eines Standardzylinders mit Strom zu versorgen, ist eine zuverlässige Stromversorgung wichtig. Eine stabile Stromversorgung trägt dazu bei, den ordnungsgemäßen Betrieb der Magnetventile, Sensoren und Steuerungssysteme sicherzustellen. Möglicherweise müssen Sie ein Netzteil (PSU) verwenden, um den eingehenden Strom in die entsprechende Spannung und Stromstärke für die elektrischen Komponenten umzuwandeln.
Es ist auch wichtig, die Anforderungen an die elektrische Sicherheit zu berücksichtigen. Stellen Sie sicher, dass alle elektrischen Anschlüsse ordnungsgemäß isoliert und geerdet sind, um Stromschläge und Kurzschlüsse zu vermeiden.
Auswahl der richtigen elektrischen Komponenten
Bei der Auswahl der elektrischen Komponenten für Ihren Standardzylinder sind einige Dinge zu beachten. Berücksichtigen Sie zunächst die spezifischen Anforderungen Ihrer Anwendung. Welche Art von Bewegung soll der Zylinder ausführen? Wie schnell muss es sich bewegen? Welche Präzision ist erforderlich?
Stellen Sie anschließend sicher, dass die elektrischen Komponenten miteinander kompatibel sind. Das Magnetventil muss über die richtige Nennspannung und Durchflusskapazität verfügen, um mit dem Zylinder zu funktionieren. Die Sensoren sollten in der Lage sein, die Position des Kolbens genau zu erkennen und das entsprechende Ausgangssignal an das Steuersystem zu liefern.
Entscheiden Sie sich schließlich für hochwertige Elektrokomponenten namhafter Hersteller. Dies kann dazu beitragen, die Zuverlässigkeit und Langlebigkeit Ihres Standardzylindersystems sicherzustellen.
Kontaktieren Sie uns für Ihre Anforderungen an Standardzylinder
Wenn Sie auf der Suche nach einem sindStandardzylinderoder Hilfe bei den elektrischen Anforderungen benötigen, wir sind hier, um Ihnen zu helfen. Unser Expertenteam verfügt über jahrelange Erfahrung in der Branche und kann Ihnen die passenden Lösungen für Ihre spezifische Anwendung bieten. Egal, ob Sie ein kleines Unternehmen oder ein großer Industriebetrieb sind, wir können Ihnen helfen, den perfekten Standardzylinder und die dazugehörigen elektrischen Komponenten zu finden.
Zögern Sie nicht, sich an uns zu wenden, um weitere Informationen zu erhalten oder Ihren Beschaffungsbedarf zu besprechen. Wir freuen uns immer über ein Gespräch und helfen Ihnen, die beste Entscheidung für Ihr Unternehmen zu treffen.
Referenzen
- Pneumatikhandbuch, verschiedene Ausgaben
- Herstellerdokumentation für Standardzylinder, Magnetventile, Sensoren und Steuerungssysteme
